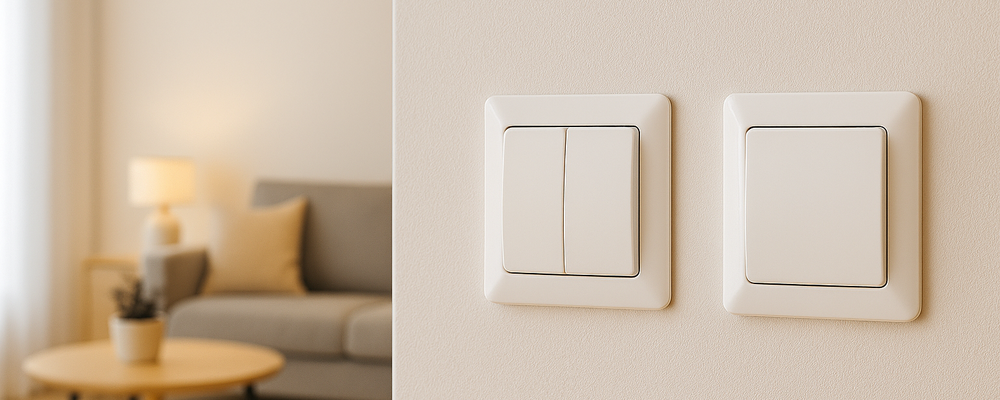

In de wereld van verlichting en elektra worden termen als serieschakelaar en wisselschakelaar nog wel eens door elkaar gehaald, wat vaak voor verwarring zorgt. In dit blog leggen we duidelijk uit wat het verschil is tussen deze twee schakelingen, wanneer je welke gebruikt en hoe je ze aansluit. Zo weet je precies welke schakelaar past bij jouw situatie en voorkom je onnodige fouten.
In onze keuzehulp voor schakelmateriaal kan je moeiteloos je eigen schakelmateriaal uitzoeken. Ledloket helpt je op weg en brengt jou naar de juiste oplossing voor jouw situatie!
Inhoudsopgave
Serieschakelaar
Een serieschakelaar aansluiten is niet ingewikkeld, maar het is belangrijk om precies te weten welke draden je gebruikt voor een serieschakelaar. De serieschakelaar heeft drie aansluitpunten:
- Twee voor de schakeldraden, die naar de afzonderlijke lampen lopen.
- Eén voor de fasedraad, die de stroom aanvoert.
Bij een serieschakeling wordt alleen de schakeldraad onderbroken. De nul- en aardedraad blijven onaangetast en worden rechtstreeks verbonden met het lichtpunt. Hierdoor kun je met één schakelaar twee lichtbronnen afzonderlijk bedienen.
Zorg altijd dat je de stroom uitschakelt voordat je aan de installatie begint. Controleer daarna goed of de juiste draden zijn aangesloten volgens het aansluitschema van de serieschakelaar. Op deze manier voorkom je storingen en zorg je voor een veilige werking van je verlichting.
Hoe sluit je een serieschakelaar aan?
Een serieschakelaar aansluiten is niet ingewikkeld, maar het is belangrijk om precies te weten welke draden je gebruikt. De serieschakelaar heeft drie aansluitpunten:
- Twee voor de schakeldraden, die naar de afzonderlijke lampen lopen.
- Eén voor de fasedraad, die de stroom aanvoert.
Bij een serieschakeling wordt alleen de schakeldraad onderbroken. De nul- en aardedraad blijven onaangetast en worden rechtstreeks verbonden met het lichtpunt. Hierdoor kun je met één schakelaar twee lichtbronnen afzonderlijk bedienen.
Zorg altijd dat je de stroom uitschakelt voordat je aan de installatie van de serieschakelaar begint. Controleer daarna goed of de juiste draden zijn aangesloten volgens het aansluitschema van de serieschakelaar. Op deze manier voorkom je storingen en zorg je voor een veilige werking van je serieschakelaar.
Bekijk onze serieschakelaars!
Wisselschakelaar
Wil je één lichtpunt bedienen vanaf twee verschillende plaatsen? Dan heb je een wisselschakeling nodig. Dit type schakeling wordt vaak toegepast in lange gangen, trappenhuizen of grotere woonruimtes. Denk bijvoorbeeld aan een lamp die je beneden kunt aanzetten en boven weer kunt uitzetten. Een wisselschakeling wordt ook wel een hotelschakeling genoemd, omdat dit principe vaak in hotels wordt gebruikt, bijvoorbeeld om het licht bij de ingang van de kamer en naast het bed te kunnen bedienen.
Een wisselschakelaar werkt altijd in combinatie met een tweede wisselschakelaar. Samen zorgen ze ervoor dat je het licht vanaf twee locaties onafhankelijk kunt in- en uitschakelen. Onze wisselschakelaars zijn verkrijgbaar in verschillende uitvoeringen en passen bij vrijwel elk schakelmateriaal.
Hoe sluit je een wisselschakelaar aan?
Een wisselschakelaar aansluiten vraagt om iets meer aandacht dan een standaard serieschakelaar, maar is goed te doen als je weet hoe de bedrading werkt. De wisselschakelaar beschikt over drie aansluitingen:
- Twee voor de schakeldraden (de in- en uitgang).
- Eén voor de fasedraad, die de stroom aanvoert.
In plaats van de fasedraad door te lussen naar meerdere lampen, gebruik je hier een lampendraad die rechtstreeks naar het lichtpunt loopt. De twee schakeldraden verbind je vervolgens met de andere wisselschakelaar, zodat beide schakelaars samenwerken. De nul- en aardedraad blijven verbonden met het lichtpunt zelf.
Controleer altijd of de stroom volledig is uitgeschakeld voordat je begint met aansluiten. Door de draden volgens het schema te verbinden, zorg je voor een veilige en betrouwbare wisselschakeling waarmee je eenvoudig vanaf twee punten dezelfde lamp kunt bedienen.
Bekijk onze wisselschakelaars of al ons schakelmateriaal!
Kortom
Met de juiste wissel -of serieschakelaar zorg je niet alleen voor gebruiksgemak, maar ook voor een veilige en praktische verlichting in huis. Of je nu kiest voor een serieschakelaar of wisselschakelaar, het begrijpen van de werking en de juiste aansluiting maakt een groot verschil. Wil je je verder verdiepen in verlichting en elektrotechniek? Hieronder vind je meer interessante blogs die je stap voor stap verder helpen.
